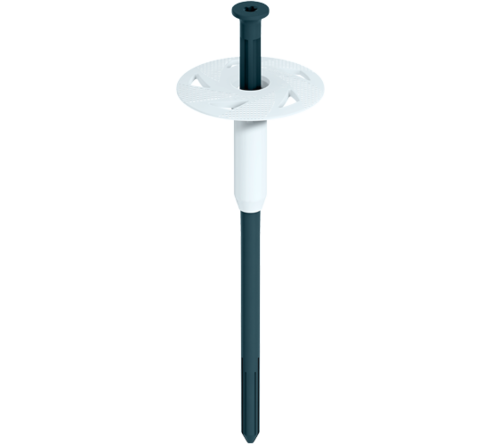

ejotherm® S1

Alkalmazás

Csavaros dübel műanyag csavarral

• Homlokzati hőszigetelő rendszerek rögzítésére
• Minden falazattípusban alkalmazható (A, B, C, D, E)
• Minden szigetelőanyaghoz használható
• Felületszerelt (nem süllyesztett) rögzítési megoldás

Tulajdonságok

• Minden építőanyag-kategóriához jóváhagyva (A, B, C, D, E)
• Nagyon egyszerű és kényelmes telepítés az S1 tool pro telepítőszerszámmal
• Rövid becsavarozási idő
• Hőhídhatás-mentes (0,000 W/K)
• Felületnövelő kiegészítő tányérokkal társítható: VT 90 és SBL 140 plus
• Előszerelt csavar a gyors beépíthetőségért (a csavar gyárilag kerül a dübelhüvelybe)
• Mérettartomány: 100 – 460 mm

Műszaki adatok

• Dübelátmérő: 8 mm
• Tányérátmérő: 60 mm
• Furatmélység h₁ ≥: 40 mm (60 mm)
• Rögzítési mélység h_ef ≥: 30 mm (50 mm)
• Csavar kulcsnyílás: IPR 30 – 5 ágú
• Pontszerű hőhídveszteségi tényező (χ): 0,000 W/K
• Felhasználási kategóriák (ETA): A, B, C, D, E
• Európai Műszaki Értékelés: ETA-17/0991

A zárójelben lévő adatok pórusbetonban (E felhasználási kategória) történő alkalmazásra vonatkoznak.

Jellemző terhelési értékek

• A – Normál beton C 12/15 - C 50/60 az EN 206-1 szerint: 1,5 kN
• A – Beton panelkéreg C 16/20 - C 50/60-as betonból: 1,4 kN
• B – Tömör tégla (Mz) az EN 771-1/ DIN 105 szerint: 1,5 kN
• B – Mészhomok tömör falazóelem (KS) az EN 771-2 / DIN EN 106 szerint: 1,5 kN
• C – Üreges tégla (Hlz) az EN 771-1 / DIN 105 szerint; testsűrűség ≥ 1,6 kg/dm³: 1,5 kN
• C – Mészhomok üreges falazóelem (KSL) az EN 771-2 / DIN EN 106 szerint: 1,5 kN
• C – Üreges falazóblokk könnyűbetonból (HbL) az EN 771-3 / DIN 18151 szerint: 0,9 kN
• D – Könnyű-adalékanyagos beton (LAC 4 - LAC 25) az EN 1520 szerint: 0,9 kN
• E – Pórusbeton (AAC 4 - AAC 7) az EN 771-4 szerint: 0,75 kN

A megengedett terheléseknél a mindenkori nemzeti biztonsági tényezőt kell figyelembe venni. Kérjük az értékelésben megadott értékek betartását!
