EJOT® önfúró csavar JT9-3H/5-5,5

Termékadatok

  • Alkalmazás

    • Csúszó- és fixpontok kialakítására alépítményekben az átszellőztetett homlokzatrendszerekben.
    • Előfuratolt rozsdamentes acél- vagy alumínium faltartók alumínium tartószerkezetekhez történő rögzítéséhez
    • 3,1-5,0 mm építőelem kombinációhoz (építőelem I + építőelem II)
  • Tulajdonságok

    Korrózióálló nemesacél A4
  • Műszaki adatok

    • Átmérő: 5,5 mm
    • Fúrókapacitás: 3,0 mm
    • Behajtó: SW8 hatlap
    • Préselt alátét: Ø 13 mm

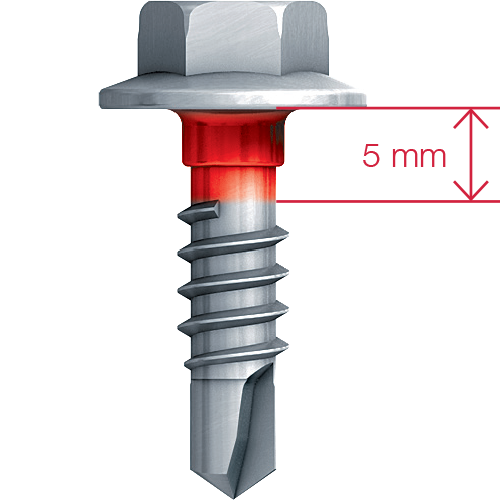

    • A menet nélküli terület hosszúsága: 5,0 mm



    Megjegyzés
    Ellenőrzött alkatrész-kombinációk Rm(építőelem II) ≥ 190, ≥ 215 és ≥ 245 N/mm2. A teherbírási értékek a (abP) P-BWU02-148004 általános építésügyi hatósági vizsgálati tanúsítványban találhatók.

Szűrő

Selected filters

    Megnevezés Cikkszám ø mm Hosszúság mm Csomagolási egység
    JT9-3H/5-5,5x19 VE100 önfúró csavar 6380540340 5.5 19.0 100

    Jellemzők

    ø
    5.5
    Hosszúság
    19.0
    Befogási vastagság
    3.1 - 5.0
    Csavar anyaga
    Rozsdamentes acél A4
    Megnevezés
    JT9-3H/5-5,5x19 VE100 önfúró csavar
    Csomagolási egység
    100
    önfúró csavar JT9-3H/5-5,5x19 7380540340 5.5 19.0 500

    Jellemzők

    ø
    5.5
    Hosszúság
    19.0
    Befogási vastagság
    3.1 - 5.0
    Csavar anyaga
    Rozsdamentes acél A4
    Megnevezés
    önfúró csavar JT9-3H/5-5,5x19
    Csomagolási egység
    500
