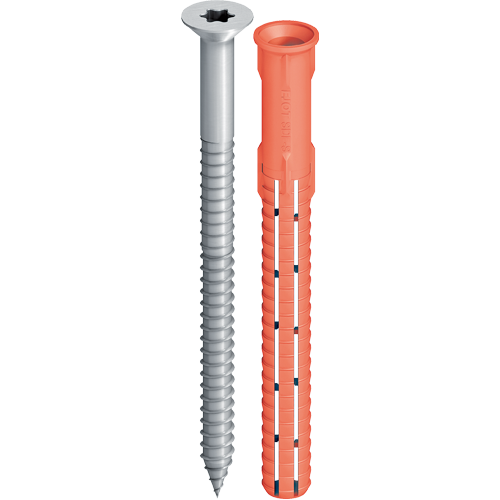

EJOT® Univerzális dübel SDF-S-10H
Termékadatok
-
Alkalmazás
- Fa vagy fém épületkiegészítő elemek rögzítése
- Nem teherhordó többszörös rögzítésű rendszerekhez az ETAG 020 szerint
- Alkalmas kapuk, ajtók, ablakok, szögletes faszerkezetek rögzítésére
- Rögzítés kéregpanelekben
- Egyedülálló rögzítésként használható betonban
-
Tulajdonságok
- Süllyesztett fejű
- Minden általános építőanyaghoz engedélyezett
- Megbízható tartás a problémás építőanyagokban az optimalizált feszítőrésznek köszönhetően.
- Biztonságos tartás a körkörös feszítésnek köszönhetően.
- Termékbeazonosítás a dübelhüvely eltérő színezésén keresztül
- Kettős elfordulás elleni védelem a biztonságos összeszerelés érdekében
-
Műszaki adatok
Jellemző értékek
- Átmérő: 10 mm
- Furatmélység h1: ≥ 80 mm
- Effektív rögzítési mélység hnom:≥ 70 mm
- Furatátmérő d0: 10 mm
- Átmenő furat a csatlakoztatandó alkatrészen df: ≤ 10,5 mm
- Behajtó: TX40
megengedett terhelési értékek
- Húzóterhelés NRk,p betonban > C12/15
- *Hőmérséklettartomány: 30 °C / 50 °C: 1,79 kN
- *Hőmérséklettartomány: 50 °C / 80 °C: 1,59 kN
- Tömör tégla Mz 20-1,8, NF: 1,14 kN
- Mészhomoktégla 36, NF: 1,29 kN
- Mészhomoktégla KS 20, 8 DF: 1,29 kN
- Tömör falazat könnyűbetonból V6, 2 DF: 0,57 kN
- Üreges tégla HLz 12-0,9, NF: 0,57 kN
- Mészhomok üreges falazóelem 12, 4 DF: 0,71 kN
- Üreges falazat könnyűbetonból 10, 12 DF: 0,34 kN
- Nyíróterhelés VRk,s
- Dübel acélcsavarral: 7,48 kN
- Dübel korózióálló nemesacél csavarral A4: 6,99 kN
- Hajlító nyomaték MRk,s
- Dübel acélcsavarral: 14,14 kN
- Dübel korózióálló nemesacél csavarral A4: 13,22 kN
- Nyomószilárdság pórusbeton [N/mm2]: 30 - 50 °C
- Pórusbeton 4: 0,54 kN
- Pórusbeton 5: 0,71 kN
- Pórusbeton 6: 0,89 kN
- Pórusbeton 7: 0,89 kN
- Részleges biztonsági érték γMAAC: 2,0
Megjegyzés
Kérjük, tervezésnél és felhasználásnál vegye figyelembe az ETA-10/0305 idevonatkozó engedélyét vagy a Z-21.2-2122 általános építéstechnikai engedélyt. A jellemző értékekkel és terhelésekkel kapcsolatban kérjük olvassa el az engedélyt.
Further lengths available upon request
Szűrő
Selected filters
Megnevezés | Cikkszám | ø mm | Anyag | Hosszúság mm | Befogási vastagság tfix mm |
Csomagolási egység |
---|---|---|---|---|---|---|
SDF-S-10Hx80-V | 8510080420 | 10.0 | horganyzott, Cr(VI)-frei | 80.0 | 10.0 | 100 |
Jellemzők
|
||||||
SDF-S-10Hx80-V | 8510080620 | 10.0 | Rozsdamentes acél A4 | 80.0 | 10.0 | 100 |
Jellemzők
|
||||||
SDF-S-10Hx100-V | 8510100420 | 10.0 | horganyzott, Cr(VI)-frei | 100.0 | 30.0 | 50 |
Jellemzők
|
||||||
SDF-S-10Hx100-V | 8510100620 | 10.0 | Rozsdamentes acél A4 | 100.0 | 30.0 | 50 |
Jellemzők
|
||||||
SDF-S-10Hx120-V | 8510120420 | 10.0 | horganyzott, Cr(VI)-frei | 120.0 | 50.0 | 50 |
Jellemzők
|
||||||
SDF-S-10Hx120-V | 8510120620 | 10.0 | Rozsdamentes acél A4 | 120.0 | 50.0 | 50 |
Jellemzők
|
||||||
SDF-S-10Hx140-V | 8510140420 | 10.0 | horganyzott, Cr(VI)-frei | 140.0 | 70.0 | 50 |
Jellemzők
|
||||||
SDF-S-10Hx140-V | 8510140620 | 10.0 | Rozsdamentes acél A4 | 140.0 | 70.0 | 50 |
Jellemzők
|
||||||
SDF-S-10Hx160-V | 8510160420 | 10.0 | horganyzott, Cr(VI)-frei | 160.0 | 90.0 | 50 |
Jellemzők
|
||||||
SDF-S-10Hx160-V | 8510160620 | 10.0 | Rozsdamentes acél A4 | 160.0 | 90.0 | 50 |
Jellemzők
|
||||||
SDF-S-10Hx180-V | 8510180420 | 10.0 | horganyzott, Cr(VI)-frei | 180.0 | 110.0 | 50 |
Jellemzők
|
||||||
SDF-S-10Hx180-V | 8510180620 | 10.0 | Rozsdamentes acél A4 | 180.0 | 110.0 | 50 |
Jellemzők
|
||||||
SDF-S-10Hx200-V | 8510200420 | 10.0 | horganyzott, Cr(VI)-frei | 200.0 | 130.0 | 50 |
Jellemzők
|
||||||
SDF-S-10Hx200-V | 8510200620 | 10.0 | Rozsdamentes acél A4 | 200.0 | 130.0 | 50 |
Jellemzők
|
||||||
SDF-S-10Hx220-V | 8510220420 | 10.0 | horganyzott, Cr(VI)-frei | 220.0 | 150.0 | 50 |
Jellemzők
|
||||||
SDF-S-10Hx220-V | 8510220620 | 10.0 | Rozsdamentes acél A4 | 220.0 | 150.0 | 50 |
Jellemzők
|
||||||
SDF-S-10Hx240-V műanyag dübel | 8510240420 | 10.0 | horganyzott, Cr(VI)-frei | 240.0 | 170.0 | 50 |
Jellemzők
|
||||||
SDF-S-10Hx260-V műanyag dübel | 8510260420 | 10.0 | horganyzott, Cr(VI)-frei | 260.0 | 190.0 | 50 |
Jellemzők
|
||||||
SDF-S-10Hx280-V műanyag dübel | 8510280420 | 10.0 | horganyzott, Cr(VI)-frei | 280.0 | 210.0 | 50 |
Jellemzők
|
||||||
SDF-S-10Hx300-V műanyag dübel | 8510300420 | 10.0 | horganyzott, Cr(VI)-frei | 300.0 | 230.0 | 50 |
Jellemzők
|
