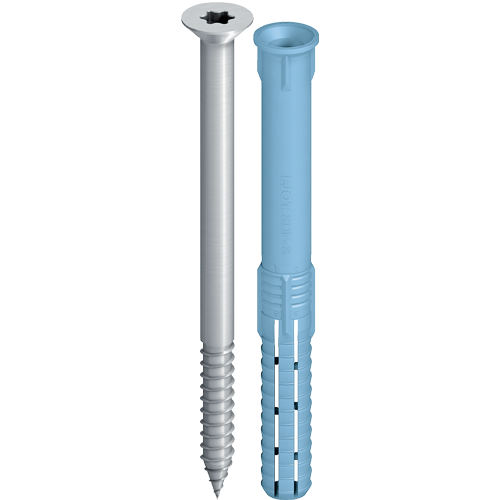

EJOT® homlokzati dübel SDF-S-10V
Termékadatok
-
Alkalmazás
- Fa vagy fém épületkiegészítő elemek rögzítése
- Nem teherhordó biztonsági töbletet tartalmazó rendszerekhez az ETAG 020 szerint
- Alkalmas kapuk, ajtók, ablakok, szögletes fa rögzítésére
- Egyedülálló rögzítésként használható betonban
-
Tulajdonságok
- Süllyesztett fejű
- Rögzítési mélység betonban 40 mm-től
- 2 beállítási mélységgel rendelkezik (rögzítés falazatba 50 mm)
- Nagyon rövid feszítő zóna, ezért nagyon a rövid telepítési idő
- Optimális feszítő zóna körkörös feszítéssel
- Nagyon magas hajlítónyomaték
- Termékbeazonosítás a dübelhüvely eltérő színezésén keresztül
- Kettős elfordulás elleni védelem a biztonságos összeszerelés érdekében
-
Műszaki adatok
Jellemző értékek
- Átmérő: 10 mm
- Furatmélység betonban h1,1: ≥ 50 mm
- Effektív rögzítési mélység betonban hnom,1: ≥ 40 mm
- Furatmélység tömör falazatban h1,2: ≥ 60 mm
- Effektív rögzítési mélység tégla falazatban hnom,2: ≥ 50 mm
- Furatátmérő d0: 10 mm
- Átmenő furat a csatlakoztatandó alkatrészen df ≤ 10,5 mm
- Behajtó: TX40
Jellemző értékek
- Húzóterhelés NRk,p betonban > C12/15
- *Hőmérséklettartomány: 30 °C / 50 °C: 1,79 kN
- *Hőmérséklettartomány: 50 °C / 80 °C: 1,59 kN
- Tömör tégla Mz 20-1,8, NF: 0,71 kN
- Mészhomoktégla KS 36, NF: 1,14 kN
- Mészhomoktégla KS 20, 8 DF: 1,29 kN
- Nyíróterhelés VRk,s betonban C12/15 hnom,1 = 40 mm
- Dübel acélcsavarral: 6,34 kN
- Nyíróterhelés VRk,s bei hnom,2 = 50 mm
- Dübel acélcsavarral: 8,87 kN
- Hajlító nyomaték MRk,s bei hnom,1 = 40 mm
- Dübel acélcsavarral: 11,04 Nm
- Hajlító nyomaték MRk,s bei hnom,2 = 50 mm
- Dübel acélcsavarral: 18,41 Nm
Megjegyzés
Kérjük, tervezésnél és felhasználásnál vegye figyelembe az ETA-10/0305 idevonatkozó engedélyét vagy a Z-21.2-2122 általános építéstechnikai engedélyt. A jellemző értékekkel és terhelésekkel kapcsolatban kérjük olvassa el az engedélyt.
Further lengths available upon request
Szűrő
Selected filters
Megnevezés | Cikkszám | ø mm | Anyag | Hosszúság mm | Rögzítési vastagság (Beton)B ≥ mm | Rögzítési vastagság (falazat) B ≥ mm | Csomagolási egység |
---|---|---|---|---|---|---|---|
SDF-S-10Vx50-V | 8580050450 | 10.0 | Ezdett acél, horganyzott | 50.0 | 10.0 | 0.0 | 100 |
Jellemzők
|
|||||||
SDF-S-10Vx60-V | 8580060450 | 10.0 | Ezdett acél, horganyzott | 60.0 | 20.0 | 10.0 | 100 |
Jellemzők
|
|||||||
SDF-S-10Vx70-V | 8580070450 | 10.0 | Ezdett acél, horganyzott | 70.0 | 30.0 | 20.0 | 100 |
Jellemzők
|
|||||||
SDF-S-10Vx80-V | 8580080450 | 10.0 | Ezdett acél, horganyzott | 80.0 | 40.0 | 30.0 | 100 |
Jellemzők
|
|||||||
SDF-S-10Vx100-V | 8580100450 | 10.0 | Ezdett acél, horganyzott | 100.0 | 60.0 | 50.0 | 50 |
Jellemzők
|
|||||||
SDF-S-10Vx120-V | 8580120450 | 10.0 | Ezdett acél, horganyzott | 120.0 | 80.0 | 70.0 | 50 |
Jellemzők
|
|||||||
SDF-S-10Vx140-V | 8580140450 | 10.0 | Ezdett acél, horganyzott | 140.0 | 100.0 | 90.0 | 50 |
Jellemzők
|
|||||||
SDF-S-10Vx160-V | 8580160450 | 10.0 | Ezdett acél, horganyzott | 160.0 | 120.0 | 110.0 | 50 |
Jellemzők
|
|||||||
SDF-S-10Vx180-V | 8580180450 | 10.0 | Ezdett acél, horganyzott | 180.0 | 140.0 | 130.0 | 50 |
Jellemzők
|
|||||||
SDF-S-10Vx200-V | 8580200450 | 10.0 | Ezdett acél, horganyzott | 200.0 | 160.0 | 150.0 | 50 |
Jellemzők
|
|||||||
SDF-S-10Vx220-V | 8580220450 | 10.0 | Ezdett acél, horganyzott | 220.0 | 180.0 | 170.0 | 50 |
Jellemzők
|
