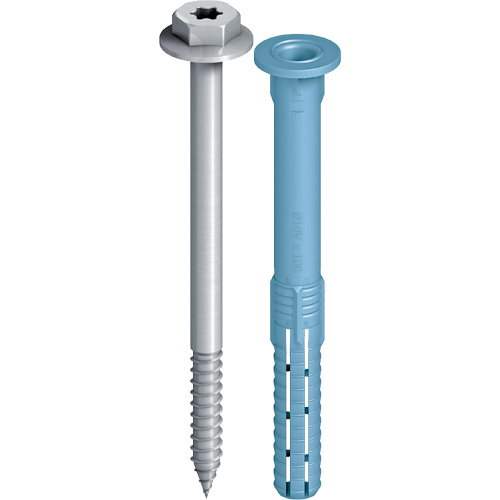

EJOT® homlokzati dübel SDF-KB-10V

Alkalmazás

• Fém épületkiegészítő elemek rögzítése
• Az ETAG 020 szerinti nem teherhordó redudáns rendszerekhez
• Alkalmas fali szekrények, burkolatok, fém tartókonzolok rögzítésére
• Egyedülálló rögzítésként használható betonban

Tulajdonságok

• Hatlapfej préselt alátéttel
• Rögzítési mélység betonban 40 mm-től
• 2 beállítási mélységgel rendelkezik (rögzítés falazatba 50 mm)
• Nagyon rövid feszítő zóna, ezért nagyon a rövid telepítési idő
• Optimális feszítő zóna körkörös feszítéssel
• Nagyon magas hajlítónyomaték
• Termékbeazonosítás a dübelhüvely eltérő színezésén keresztül
• Kettős elfordulás elleni védelem a biztonságos összeszerelés érdekében

Műszaki adatok

Jellemző értékek

• Átmérő: 10 mm
• Furatmélység betonban h1,1: ≥ 50 mm
• Effektív rögzítési mélység betonban hnom,1: ≥ 40 mm
• Furatmélység tömör falazatban h1,2: ≥ 60 mm
• Effektív rögzítési mélység tégla falazatban hnom,2: ≥ 50 mm
• Furatátmérő d0: 10 mm
• Átmenő furat a csatlakoztatandó alkatrészen df ≤ 10,5 mm
• Behajtó: SW13/TX40

megengedett terhelési értékek

• Húzóterhelés NRk,p betonban > C12/15
  • *Hőmérséklettartomány: 30 °C / 50 °C: 1,79 kN
  • *Hőmérséklettartomány: 50 °C / 80 °C: 1,59 kN
• Tömör tégla Mz 20-1,8, NF: 0,71 kN
• Mészhomoktégla KS 36, NF: 1,14 kN
• Mészhomoktégla KS 20, 8 DF: 1,29 kN
• Nyíróterhelés VRk,s betonban C12/15 hnom,1 = 40 mm
  • Dübel acélcsavarral: 6,34 kN
  • Dübel korózióálló nemesacél csavarral A4: 5,85 kN
• Nyíróterhelés VRk,s bei hnom,2 = 50 mm
  • Dübel acélcsavarral: 8,87 kN
  • Dübel korózióálló nemesacél csavarral A4: 8,29 kN
• Hajlító nyomaték MRk,s bei hnom,1 = 40 mm
  • Dübel acélcsavarral: 11,04 Nm
  • Dübel korrózióálló nemesacél csavarral A4: 10,31 Nm
• Hajlító nyomaték MRk,s bei hnom,2 = 50 mm
  • Dübel acélcsavarral: 18,41 Nm
  • Dübel korróziálló nemesacél csavarral A4: 17,06 Nm


Megjegyzés
Kérjük, tervezésnél és felhasználásnál vegye figyelembe az ETA-10/0305 idevonatkozó engedélyét vagy a Z-21.2-2122 általános építéstechnikai engedélyt. A jellemző értékekkel és terhelésekkel kapcsolatban kérjük olvassa el az engedélyt.
