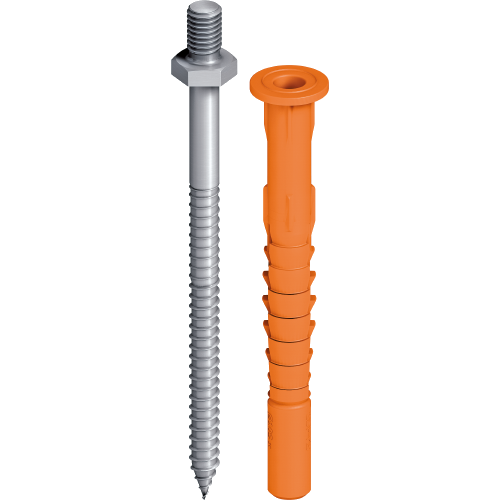

EJOT® homlokzati dübel SDP-KB-10G/M8

SDF-KB_10G-M8_500x500

Termékadatok

Alkalmazás
- Ideális rácsos alakú homlokzati alépítményeknél hátul szellőztetett betonban és falazatban
- Mennyezeti felfüggesztések rögzítése
- Gyűrűs anya rögzítése
Megjegyzés
Kérjük, tervezésnél és felhasználásnál vegye figyelembe az ETA-12/0502 engedélyt.
Tulajdonságok
- M8 csatlakozómenettel
- Homlokzati dübel kétlépcsős csavarral
- A kombinált tágulási zónáknak köszönhetően biztosabb illeszkedés a felületbe
- Magas teherbíróképesség
- A termékbeazonosítás a dübelhüvely színe szerint megkülönböztethető
Műszaki adatok

Jellemző értékek
- Átmérő: 10 mm
- Behajtó: SW13
- M8 csatlakozómenet hossza: 13 mm
- Furatmélység ≥ t: +90 mm
- Rögzítési mélység ≥ hv: 70 mm
Jellemző terhelési értékek
- Nyomószilárdság pórusbeton [N/mm2]
  - Pórusbeton 2: 0,75 kN
  - Pórusbeton 3: 1,31 kN
  - Pórusbeton 4: 1,87 kN
  - Pórusbeton 6: 3,00 kN
- Részleges biztonsági érték γMAAC: 2,00
- Jellemző Hajlító nyomaték
  - Korrózióálló nemesacél csavar: 20,6 Nm / γMs 1,87

Letöltések

Magyar

DoP ETA-12/0502.pdf 1 MB

Angol

ETA-12/0502.pdf 1 MB
DoP ETA-12/0502.pdf 1 MB
EPD Fastening systems for rear-ventilated curtain wall facades.pdf 1 MB

Német

*Anchor with steel screws with zinc-plated Cr(VI)-free coating (-V) upon request.

Szűrő

Selected filters

Megnevezés	Cikkszám	Anyag	Hosszúság mm	Csomagolási egység
SDP-KB-10Gx80/M8x13-E	8532080813	Rozsdamentes acél A4	80.0	50
Jellemzők Anyag Rozsdamentes acél A4 Hosszúság 80.0 Megnevezés SDP-KB-10Gx80/M8x13-E Csomagolási egység 50
SDP-KB-10Gx100/M8x13-E	8532100813	Rozsdamentes acél A4	100.0	50
Jellemzők Anyag Rozsdamentes acél A4 Hosszúság 100.0 Megnevezés SDP-KB-10Gx100/M8x13-E Csomagolási egység 50
