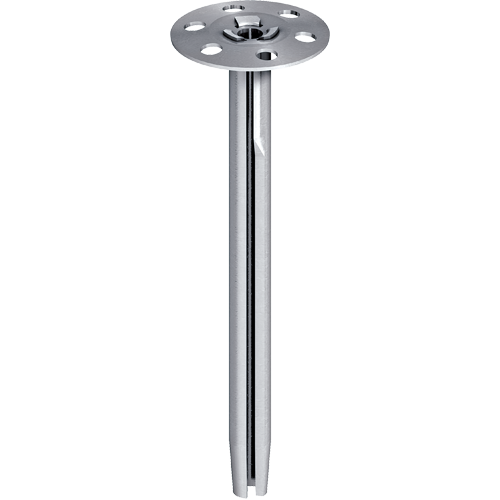

EJOT® Fém szigetelétartó DMH

Alkalmazás

• Kemény szigetelőanyagok rögzítéséhez
• EJOT® szigeteléstartó fém tányér DMT, lágy szigetelőanyagok rögzítésére is
• Magas tűzvédelmi követelményekkel rendelkező szigetelőanyagok rögzítéséhez

Tulajdonságok

• Egyszerű összeszerelés beütéssel, önfeszítő
• Tűzterhelési osztály: A1; nem éghető DIN EN 13501-1:2010-01 (Nr. PZ 3.1/17-226-1) szerint

Műszaki adatok

• Tányérátmérő: 35 mm
• Szár átmérő: 8 mm
• Fúróátmérő: 8mm
• Furatmélység ≥ t: 60 mm
• Rögzítési mélység ≥ hv: 40 mm
• Tengelyirányú távolság a ≥: 160 mm
• Éltávolság ar≥: 80 mm
• Minimális építőanyag vastagság hmin: 100 mm

Jellemző terhelési értékek

Ajálott terhelés Frec

• Beton ≥ B25: 0,20 kN
• Mészhomok tömör falazóelem: 0,20 kN
• Tömör tégla: 0,20 kN
• Üreges tégla: 0,05 kN
• Mészhomok üreges falazóelem: 0,05 kN

Ajálott nyíróterhelés Frec

• Beton ≥ B25: 0,25 kN
• Mészhomok tömör falazóelem: 0,25 kN
• Tömör tégla: 0,25 kN
• Üreges tégla: 0,10 kN
• Mészhomok üreges falazóelem: 0,15 kN



Megjegyzés
Az EJOT szigeteléstartó dübeleket a kemény és puha szerkezetű szigetelőanyagok rögzítésére használják szerelt, átszellőztetett homlokzatba. A szigetelőlemez rögzítése a DIN 18516-1 szabvány szerint történik.
A pórusbeton és üreges tégla falazatban a fúrási folyamatot ütvefúrás nélkül kell elvégezni.
A szerelt, átszellőztetett homlokzatok nehezen megközelíthető felületein a korrózióálló nemesacélból készült fémszigeteléstartókat javasoljuk. beépíteni
