Szerelési hibák elkerülése az önfúró csavarok használatánál

Az EJOT önfúró csavar útmutató előző részeiben már foglalkoztunk a csavarok különböző típusaival, különböző fejformákkal és behajtási módokkal, valamint az önfúró csavarok gyártási folyamataival, illetve, hogy milyen peremtávolságokat kell figyelembe venni az önfúró és önmetsző csavarok használatakor.

A jelenlegi rész az önfúró csavarok szakszerűtlen felhasználásból eredő sérülések elkerülésével foglalkozik.

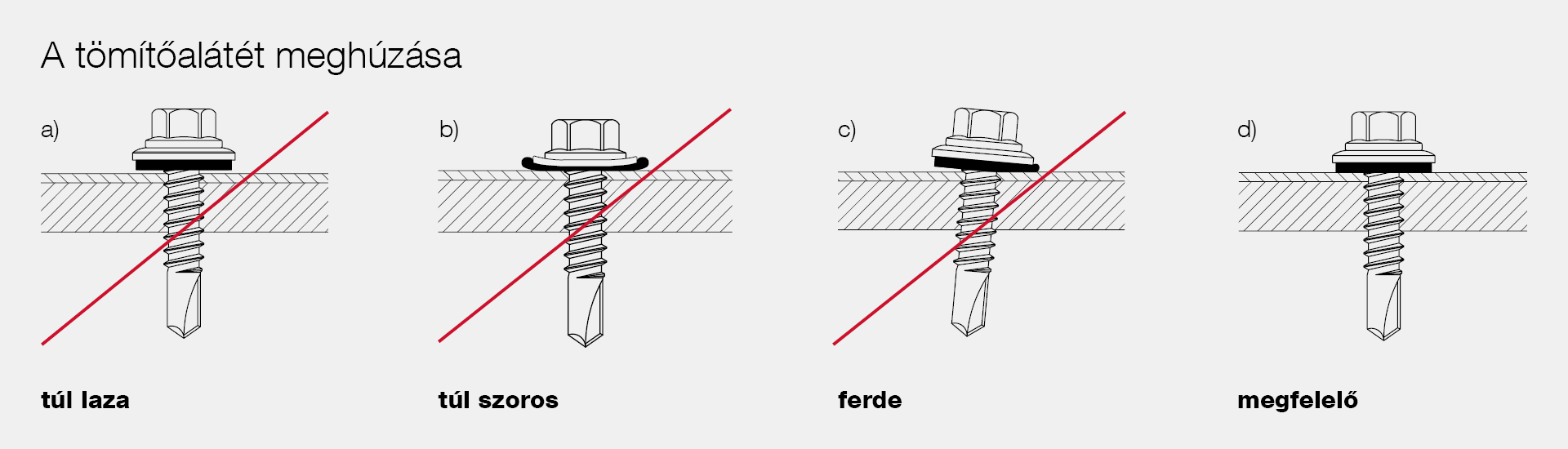

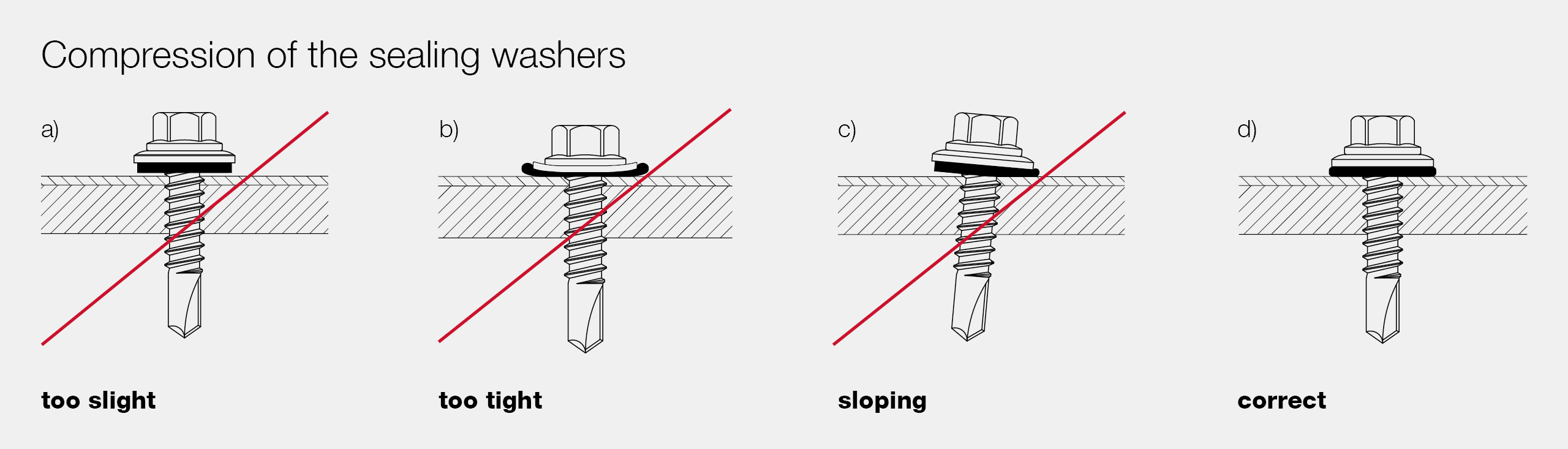

A tömítőalátét meghúzása

​​​​​​​A tömítőalátéteket akkor használják az építőiparban, amikor a csavarozást védeni kell a nedvesség és szennyeződés ellen, vagy a meglévő előfeszítési erőket a csavarfejnél nagyobb területen kell elosztani. A tömítőalátétek korlátozzák a előfeszítési erőt és ezáltal a csavar húzófeszültségét is. A csatlakozási pont időjárástól való károsodása így szinte megakadályozható - a hidrogén által kiváltott törés veszélye jelentősen csökken (érdekes cikk ebben a témában itt található). A tömítőalátétek használata jelentősen csökkentheti a helytelen összeszerelés rizikóját (beleértve a túlzott meghúzási nyomatékot vagy egy enyhén ferde feszítést).

​​​​​​​A tömítőalátéttel ellátott csavarokat mélységütköző csavarozással kell becsavarozni. A mélységütközőt egy megfelelő fúróval kell beállítani és ezzel megakadályozható a tömítőalátét deformációja (elasztomer tömítésű alátét). Amennyiben a tömítőalátéttel ellátott csavar nincs megfelelően meghúzva, akkor túl laza lesz (a) és a tömítettség nem garantálható. Másrészt, ha túlságosan meghúzzák, akkor a tömítőalátét kidudorodik (b) és a belső tömítőajak (EPDM) megsérülhet. A tömítettség ugyancsak nem garantálható. Arra is ügyelni kell, hogy a csavarozás egyenes legyen. A ferde csavarozás (c) nem biztosítja a kívánt tömítettséget. A helyesen felszerelt tömítőalátétnél a tömítőgumi oldalt kinyúlhat (d). A csavarozás túl szoros, ha a fém hátlap domborúról homorúra változik.

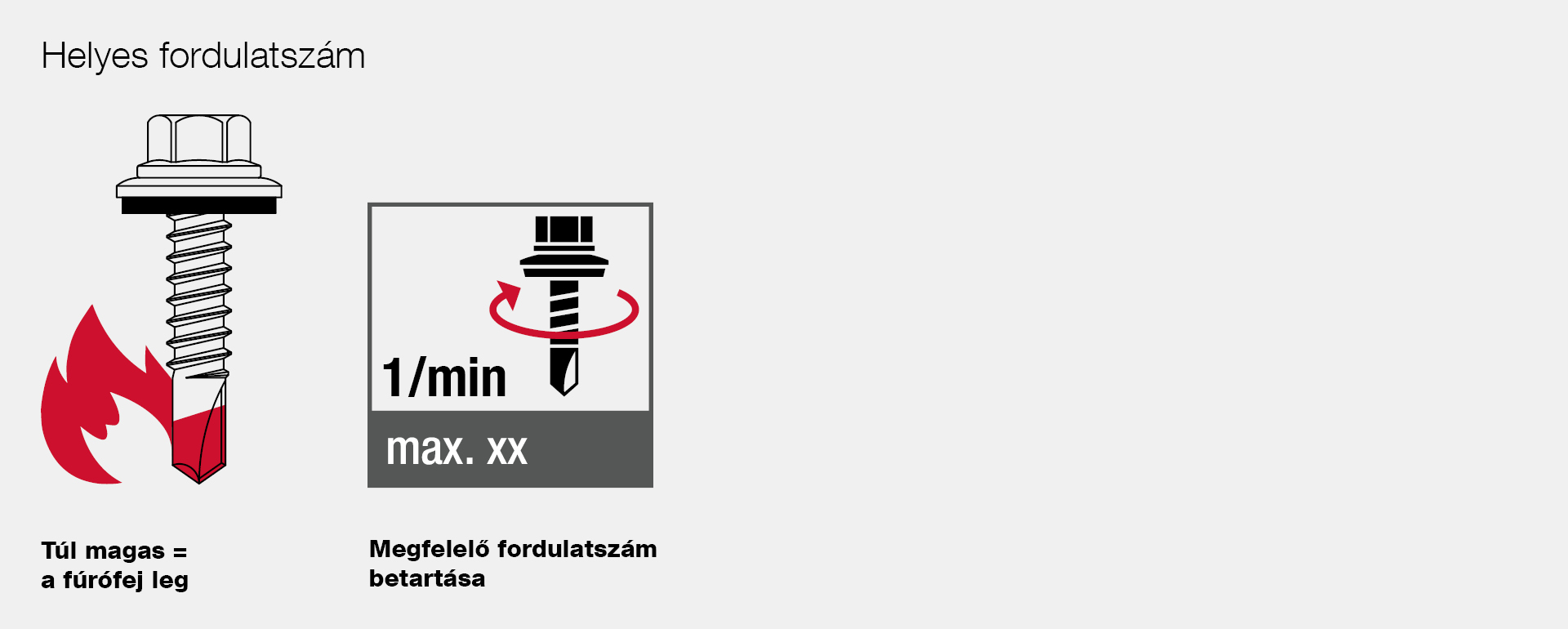

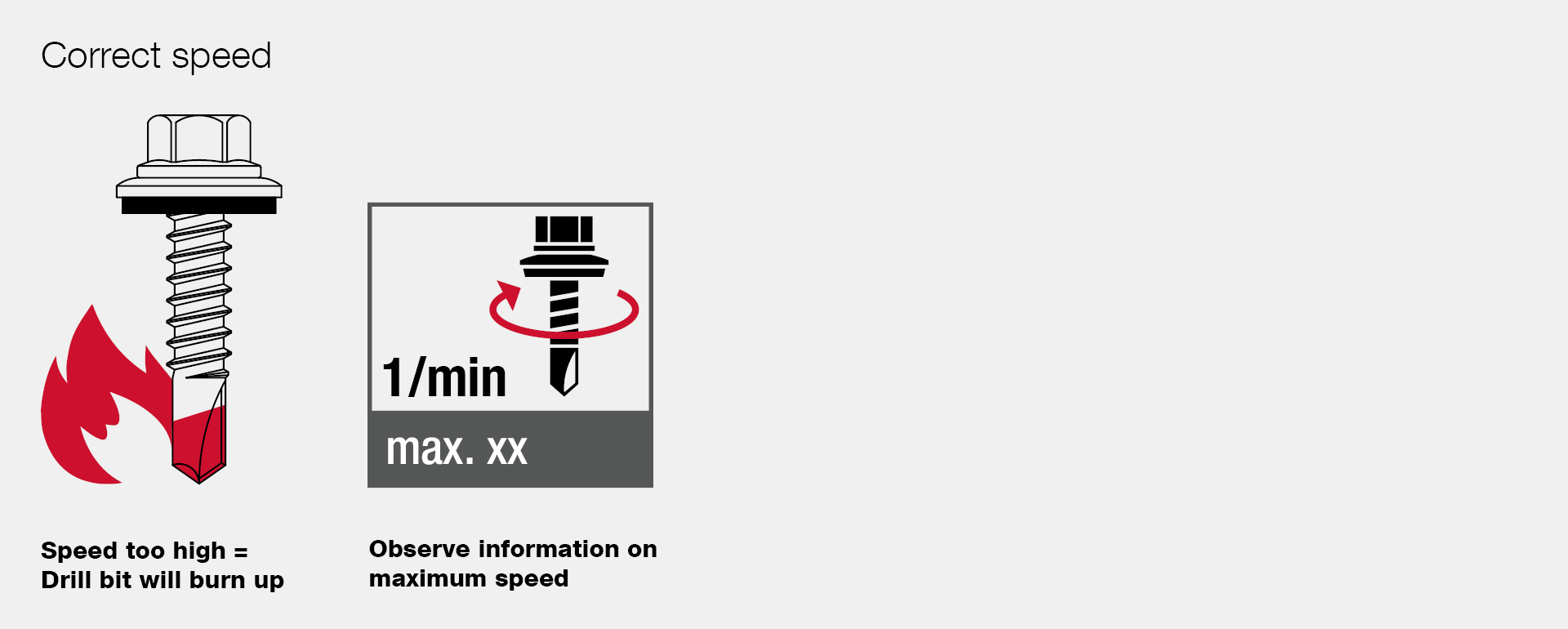

Helyes fordulatszám

​​​​​​​​​​​​​​Az önfúró csavarok előnye, hogy különösen gyorsan lehet velük rögzíteni, nem igényelnek előfúrást. A helyes csavarozási fordulatszámot a csavartípus határozza meg. Alapszabály, hogy minél kisebb a csavar átmérője, annál nagyobb a fordulatszám és kisebb az érintkezési nyomás. A nagyobb csavarátmérőnél viszont kisebb a fordulatszám és nagyobb az érintékezési nyomás.

​​​​​​​Ha a kiválasztott fordulatszám túl nagy, fennál annak a veszélye, hogy a fúrófej leég és használhatatlanná válik. Alacsony fordulatszámnál a forgács eltávolítása nem garantálható. A csavar eltömítődik, a szerelési idő megnő, vagy a legrosszabb esetben az összeszerelés egyáltalán nem végezhető el.

A megfelelő fúrási kapacitás kiválasztása

​​​​​​​A csavar fúrási kapacitása a fúrószárhoz kapcsolódik és meghatározza, hogy milyen vastagságúak lehetnek a fúrószárral fúrható elemek. A fúrási kapacitás ≥ t milliméterben van megadva.

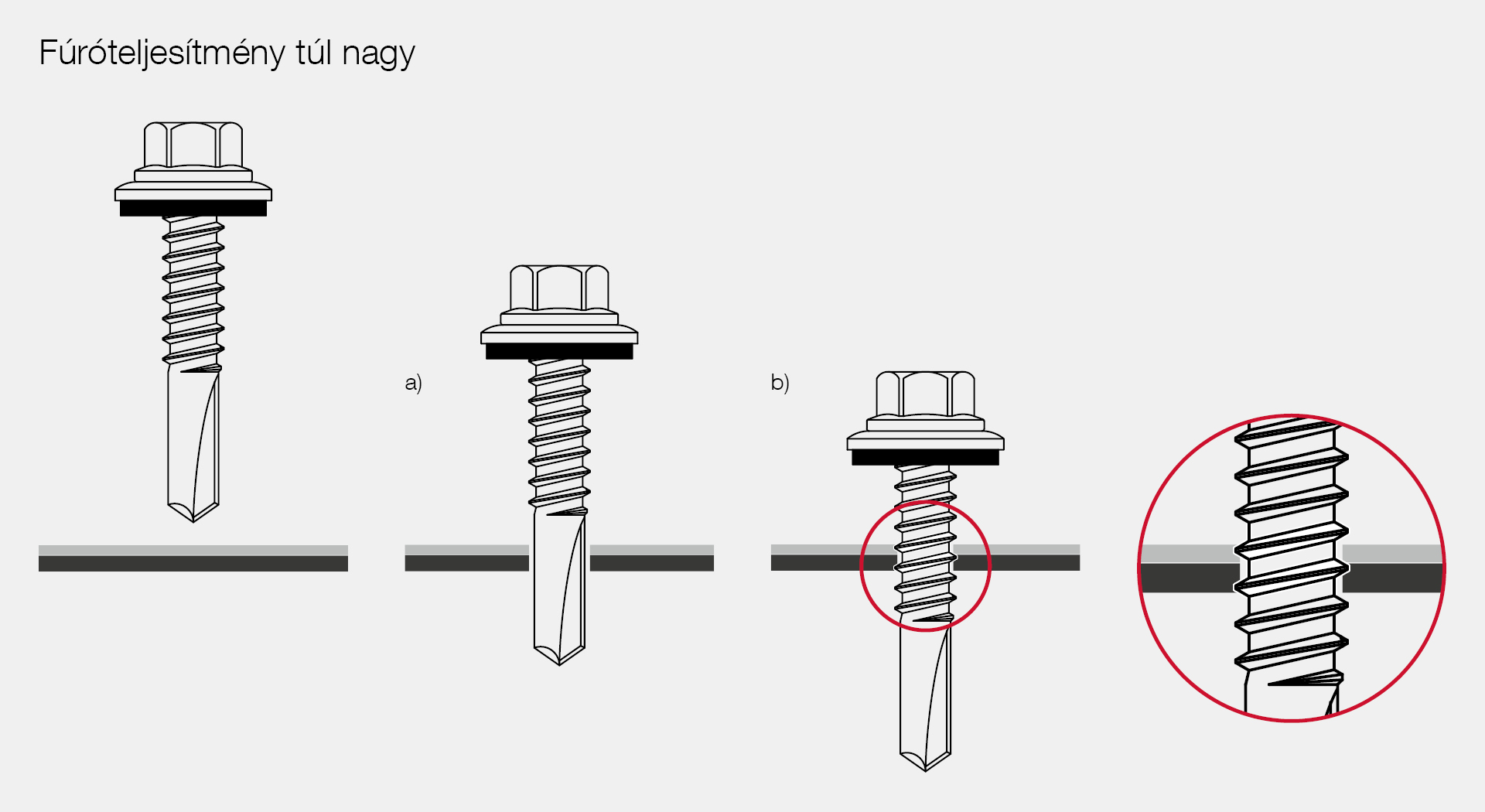

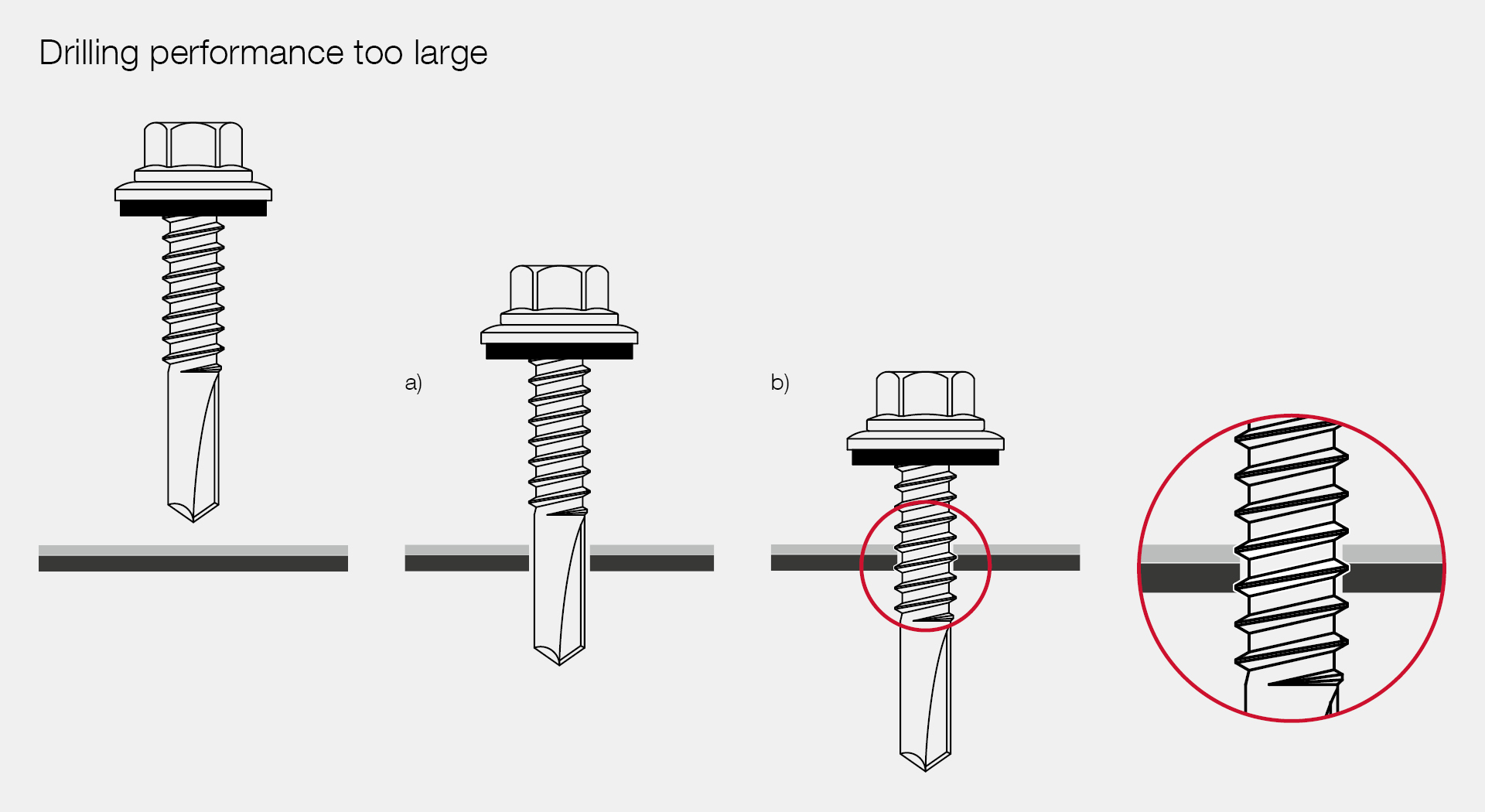

​​​​​​​A fúrószár átmérőjét és hosszát figyelembe véve a nagyobb fúrókapacitású csavarokat csak vastagabb építőelemek fúrásához tervezték. Ha túl nagy fúróteljesítményű önfúró csavart használ, a fúrószár átmérője (a) és az így előállított furat túl nagy lesz, a peremfedés (b) pedig túl kicsi. Ezenkívül nincs visszafordulási biztonság, ami megakadályozhatná a csavar véletlen meglazulását és a megfelelő feszességet. Ennek következtében a rögzítés nem biztonságos. Az ilyen összeszerelés ezért nem megengedett.

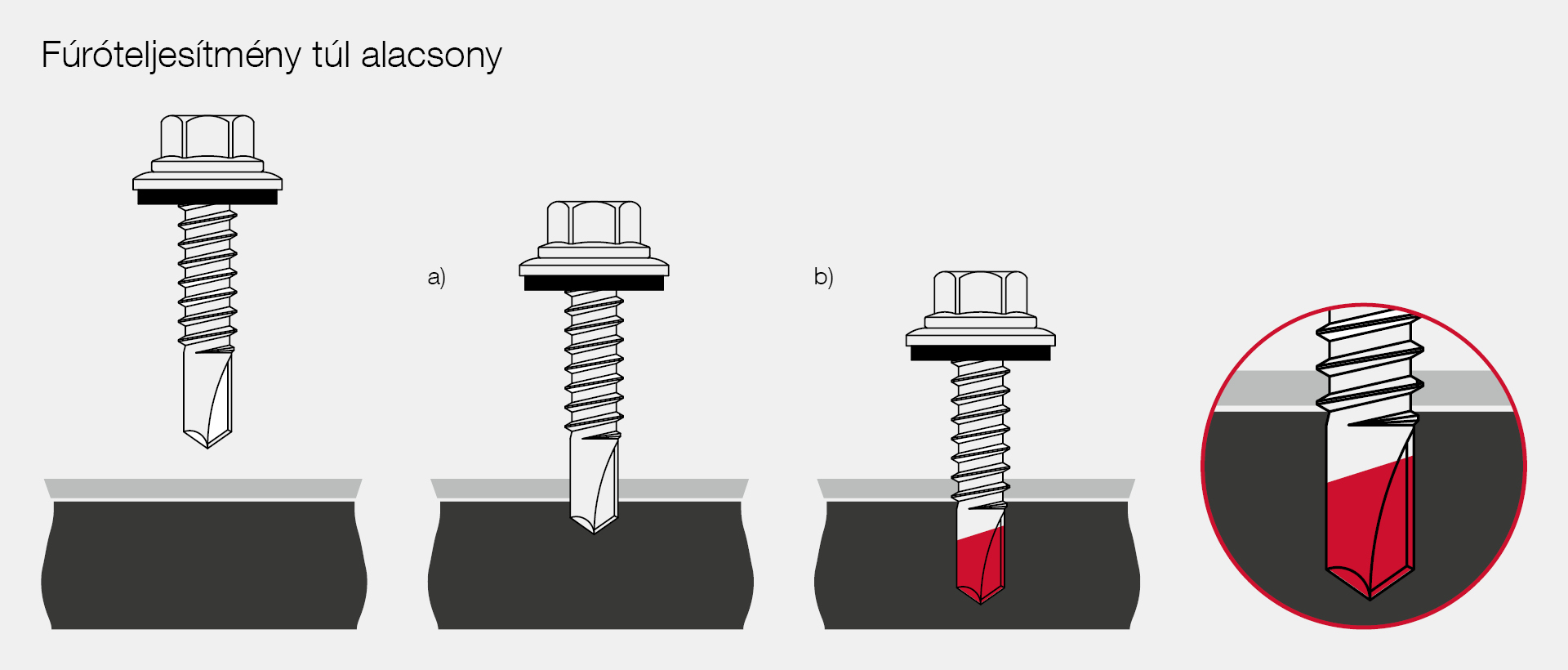

Ha a fúrókapacitás túl alacsony (a), akkor a csavar a fúrás során előretolódik. Ez akkor következik be, amikor még a fúrási folyamat nem fejeződött be, de a csavar menete már bent van (b). Ilyenkor a menetemelkedés által generált előretolás nagyobb, mint fúrás közben a forgácseltávolításánál. Ez túl nagy erőt fejt ki a csavartengely irányába és a fúrófej leég. A fúróhegy tompa lesz, így nem tudjuk befejezni a fúrási műveletet.

A megfelelő csavar kiválasztása

​​​​​​​Különösen a falazatoknál fontos, hogy megfelelő típusú önfúrócsavart válasszunk Különbséget kell tenni a JT csavarok (klasszikus fúrószárvágóéllel) és a JF csavarok között (egyedi hegygeometriával vágóél nélkül).

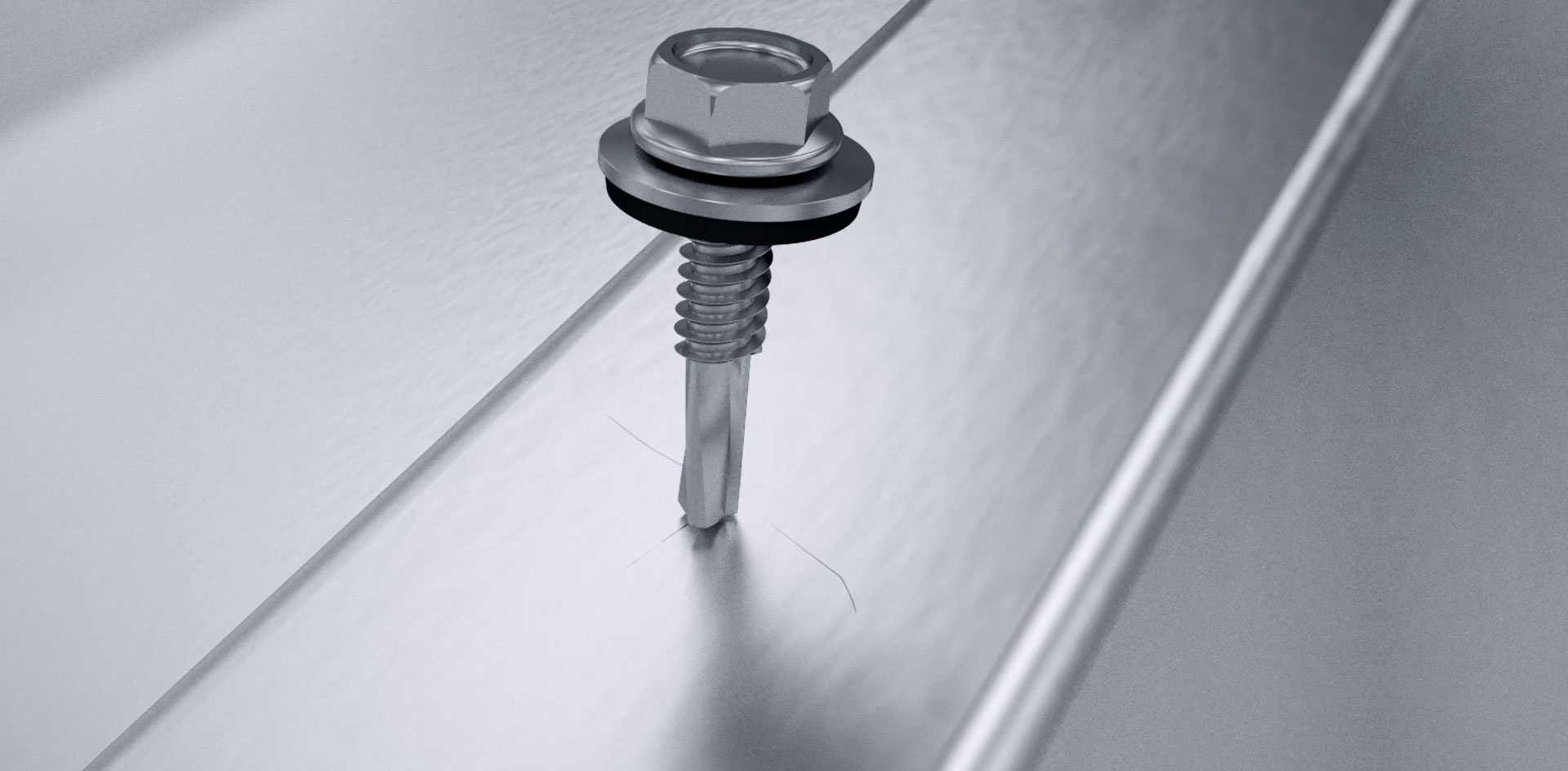

​​​​​​​A JT csavarok billeghetnek a fúrás során a burkolaton, így fennáll a karcolás veszélye. A JF csavarokkal ez a probléma nem áll fenn. Hegyes hegyüknek köszönhetően biztonságosan rögzíthetők a burkolathoz, anélkül, hogy megkarcolnák.

Önfúrócsavar útmutató – Alapismeretek röviden

Az útmutató előző részeiben már foglalkoztunk a csavarok különböző típusaival, különböző fejformákkal és behajtási módokkal, valamint az önfúró csavarok gyártási folyamataival, illetve, hogy milyen peremtávolságokat kell figyelembe venni az önfúró és önmetsző csavarok használatakor. Amennyiben további kérdése van a témával kapcsolatban, forduljon hozzánk bizalommal!
